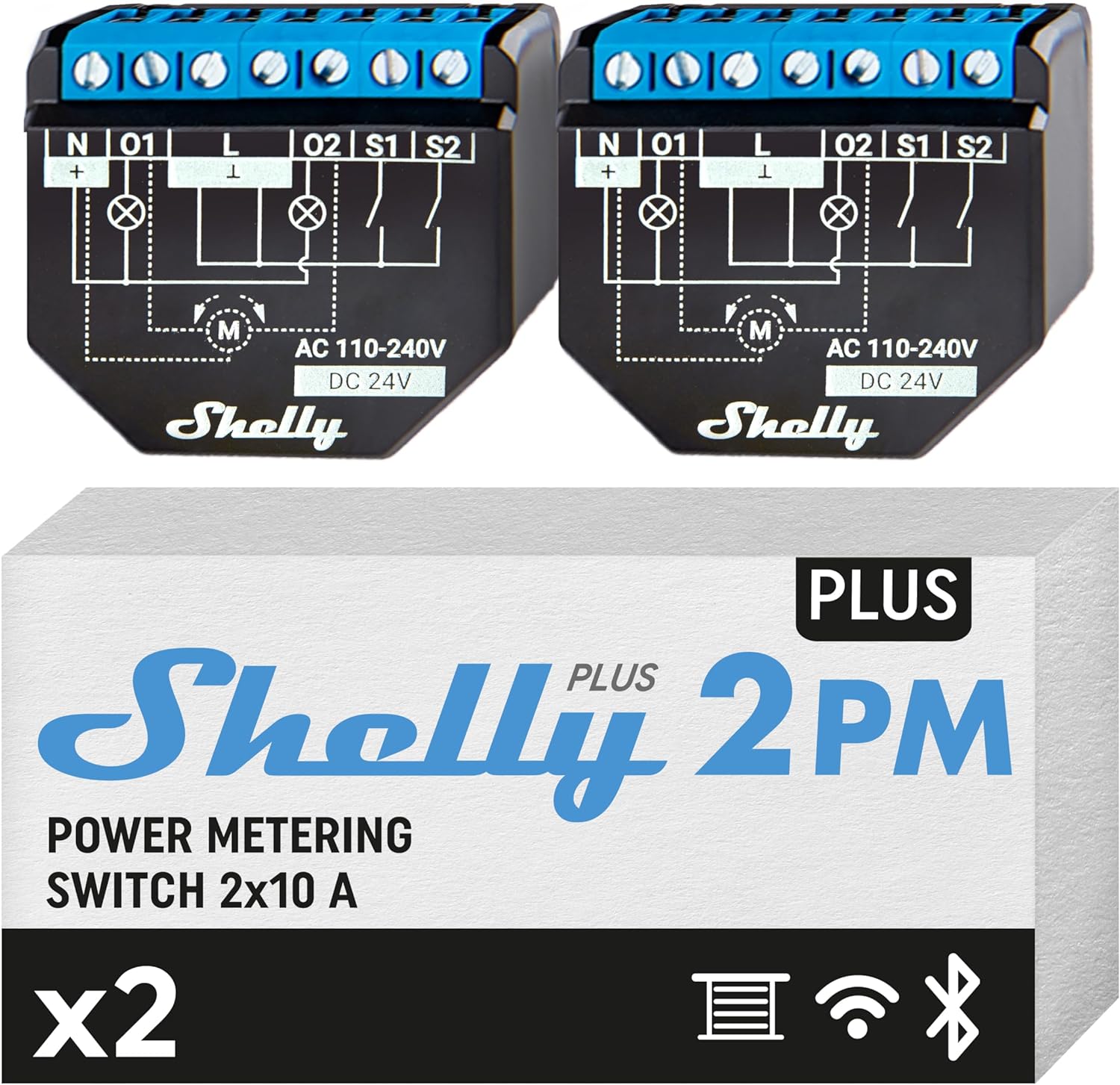

DOUBLE PACK / 2 PEZZI – Shelly Plus 2PM
Relè intelligente Wi-Fi e Bluetooth a 2 canali, Controllo di Tapparelle, Tende, Luci e Interruttori, Rilevazione dei Consumi, Nero
- Interruttore Relè Wi-Fi e bluetooth a 2 canali per automatizzazione di tapparelle e controllo di luci e interruttori
- Supporta fino a 10A per canale, 18 A di corrente totale. Ha 2 misuratori di potenza per ogni canale e la funzione di protezione da sovraccarico
- Il controllo della copertura (rullo) consente il controllo e il monitoraggio di tapparelle, tende, cancelli o altri motori AC bidirezionali
- E’ adatto al montaggio in scatole da parete standard, dietro a prese di corrente e interruttori della luce o in altri luoghi con spazio limitato
- E’ dotato di connessione Bluetooth per una facile configurazione e associazione alla rete e all’App Shelly
Specifications
| Physical | |
| Size (HxWxD): | 37x42x16 ±0.5 mm / 1.46×1.65×0.63 ±0.02 in |
| Weight: | |
| Mounting: | Wall console |
| Screw terminals max torque: | 0.4 Nm / 3.5 lbin |
| Conductor cross section: | 0.5 to 1.5 mm² / 20 to 16 AWG |
| Conductor stripped length: | 5 to 6 mm / 0.20 to 0.24 in |
| Shell material: | Plastic |
| Color: | Black |
| Environmental | |
| Ambient temperature: | -20 °C to 40 °C / -5 °F to 105 °F |
| Humidity | 30 % to 70 % RH |
| Max. altitude | 2000 m / 6562 ft |
| Electrical | |
| Power supply: | 110 – 240 VAC / 24 VDC ±10% |
| Power consumption: | < 1.4 W |
| Output circuits ratings | |
| Max switching voltage AC: | 240 V |
| Max switching voltage DC: | 30 V |
| Max switching current AC: | 10 A (per channel), 16 A (total), 18 A (total peak) |
| Max switching current DC: | 10 A |
| Sensors, meters | |
| Internal-temperature sensor: | Yes |
| Voltmeter (AC) | Yes |
| Ammeter (AC) | Yes |
| Radio | |
| RF band: | 2400 – 2495 MHz |
| Max. RF power: | <20 dBm |
| Wi-Fi protocol: | 802.11 b/g/n |
| Wi-Fi Range: | Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions) |
| Bluetooth Protocol: | 4.2 |
| Bluetooth Range: | Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors (Depends on local conditions) |
| MCU | |
| CPU: | ESP32 |
| Flash: | 4 MB |
| Firmware capabilities | |
| Schedules: | 20 |
| Webhooks (URL actions): | 20 with 5 URLs per hook |
| Scripting: | Yes |
| MQTT: | Yes |
| CoAP: | No |
Basic wiring diagram
|
Dual-channel switch mode, AC power supply |
Dual-channel switch mode, DC power supply |
|
Cover mode |
|
Legend
|
Terminals |
|
Cables |
|
|---|---|---|---|
|
N |
Neutral terminal |
N |
Neutral cable |
|
L |
Live (110-240 V) terminal |
L |
Live (110 – 240 VAC) cable |
|
O1, O2 |
Load circuit output terminals |
+ |
24 VDC positive cable |
|
S1, S2 |
Switch input terminals |
– |
24 VDC negative cable |
|
+ |
24 VDC positive terminal |
|
|
|
êž± |
24 VDC negative terminal |
|
|
