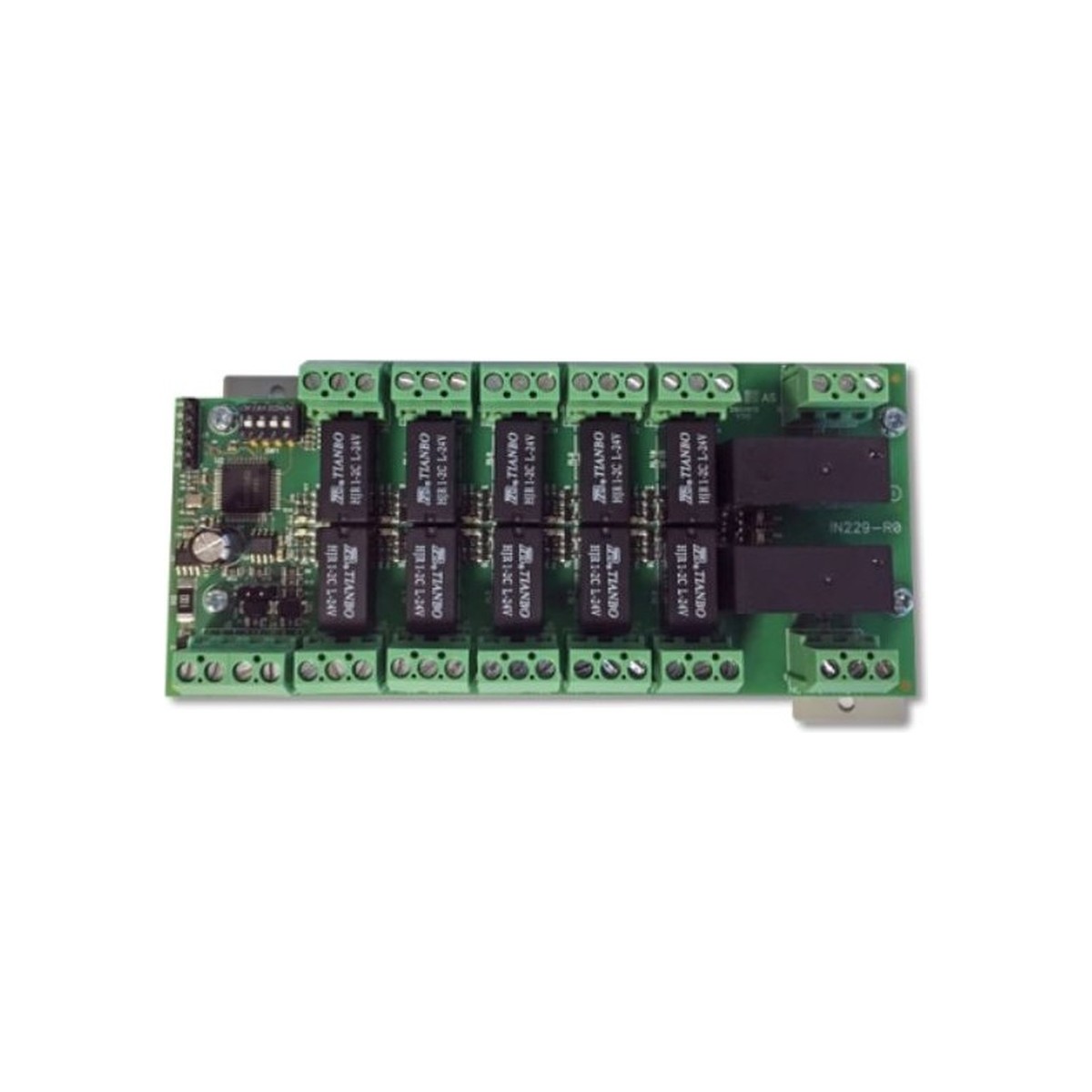

SmartLoop/REL — Scheda 12 relè per centrali SmartLoop
La scheda SmartLoop/REL si collega al BUS RS485 delle centrali SmartLoop e fornisce 12 relè configurabili. Una soluzione affidabile per estendere le capacità di output delle centrali SmartLoop, riconosciuta automaticamente come repeater per integrazione perfetta nel sistema.
Caratteristiche principali:
- 12 relè configurabili (10 a bassa tensione + 2 a tensione di rete)
- Collegamento diretto al BUS RS485 delle centrali SmartLoop
- Indirizzamento tramite DIP switch dedicati sulla scheda
- Autoconfigurazione dalla centrale SmartLoop come repeater
- Configurazione tramite software SmartLeague: ogni relè corrisponde a un LED del modulo virtuale
- Stato relè visualizzato in tempo reale tramite LED di attività dedicato
- Installabile in scatola per collegamenti elettrici o armadio metallico delle stazioni di alimentazione
- Supporto metallico fornito con torrette da 6mm per isolamento dalle parti metalliche
- Compatibile con stazioni alimentazione SPS24060G/160G/060S/160S e BPS24060G/160G
- Terminali RS485 e EOL integrati sulla scheda
Compatibile con:
- Centrali SmartLoop
- SmartLetUSee/LCD
- SmartLetUSee/LED
- Stazioni alimentazione SPS24060G
- Stazioni alimentazione SPS24160G
- Stazioni alimentazione SPS24060S
- Stazioni alimentazione SPS24160S
- Stazioni alimentazione BPS24060G
- Stazioni alimentazione BPS24160G
| Tipo di prodotto | Scheda 12 relè per centrali SmartLoop |
| Numero relè | 12 configurabili |
| Relè 1-10 – Carico massimo | 30 Vdc, 1 A |
| Relè 11-12 – Carico massimo | 240 Vac, 5 A |
| LED di attività | 1 per ciascun relè (12 in totale) |
| Bus di collegamento | RS485 |
| Compatibilità centrali | SmartLoop (tutte le versioni) |
| Riconoscimento da centrale | Repeater (auto-configurazione) |
| Indirizzamento | DIP switch a 4 posizioni |
| Software di configurazione | SmartLeague |
| Mapping logico relè | Stato relè 1-12 = stato primi 12 LED modulo virtuale |
| Compatibilità alimentatori | SPS24060G/160G/060S/160S, BPS24060G/160G |
| Terminali presenti | Relè (Y), RS485 (Y), EOL (A1) |
| Supporto montaggio | Metallico con 4 torrette da 6mm (incluse) |
| Isolamento | Distanza minima garantita tramite torrette |
| Modulo virtuale richiesto | LED (24 punti) – aggiunto manualmente in SmartLeague |
| Codice documento | DCMIINIESLOOPREL-R100-20170710 |
